Подготовка коробов
Формирователь тары закрывает клапаны дна и проклеивает их скотчем.
О решении
Роботизированная упаковка яичной продукции
Решение предназначено для повторяющихся операций укладки пачек и лотков с яйцами в короба. При подборе учитываем ритм выпуска, тип тары, схемы укладки и возможности площадки.
АО «УРАЛТЕХМАРКЕТ» проектирует комплекс, разрабатывает захваты, выполняет монтаж и настройку, обучает персонал. Возможны поставка отдельного оборудования, готового узла или автоматизация участка.
Состав и возможности
Оборудование участка
Маркировка и контроль
Автоматические аппликаторы, 2D-сканеры и устройства отбраковки.
Укладка продукции
Промышленные роботы с захватами и согласованными схемами укладки пачек или лотков.
Транспортировка
Конвейеры распределяют короба и передают заполненную тару к заклейщику и на паллетирование.
От обследования до запуска

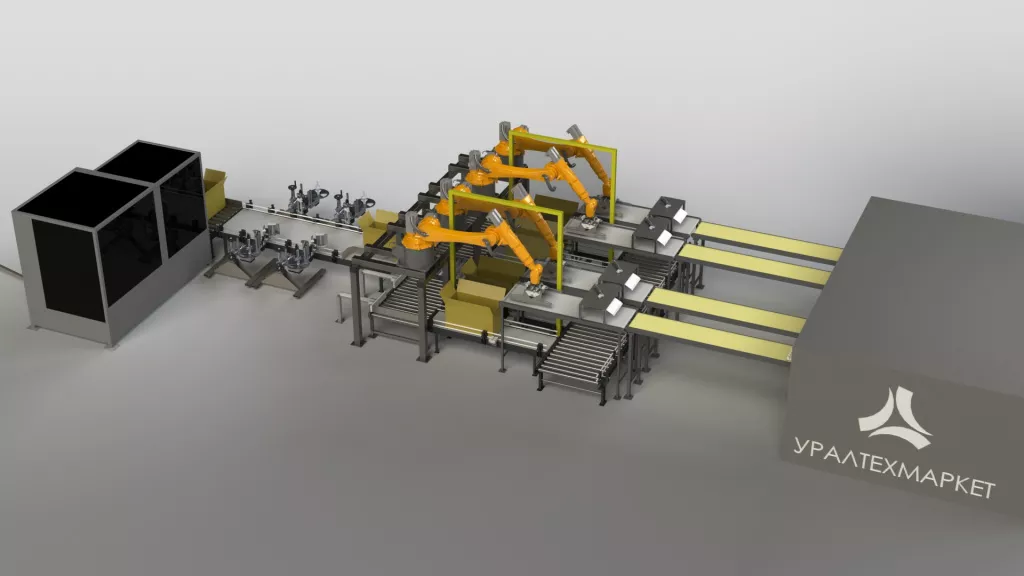

Как работает комплекс в реализованном проекте
В описанном проекте работают четыре робота. Это пример конкретной компоновки; число роботов для другого участка определяется его производительностью.
Формирование короба
Плоские заготовки поступают из магазина в формирователь. Закрываются клапаны дна, выполняется проклейка скотчем.
Нанесение маркировки
Этикетки наносятся с двух сторон. Группа аппликаторов обеспечивает индивидуальную маркировку каждой линии.
Проверка и распределение
2D-сканер проверяет читаемость маркировки. Негодный короб отводится пневматическим сталкивателем. Годный короб поворачивается на 90° и занимает позицию по датчикам наличия.
Укладка пачек или лотков
По готовности одного из четырёх роботов короб поступает на соответствующий конвейер. Робот укладывает продукцию по заданной схеме.
Закрытие и передача
Заполненный короб перемещается на общий конвейер и проходит заклейщик верха перед дальнейшим паллетированием.
Контроль пачек
На участке отбраковки 2D-сканер проверяет маркировку, датчик уровня — закрытие упаковки. Открытая пачка или пачка с нечитаемым кодом направляется на наклонный конвейер отбраковки.
Реализованный проект
Посмотреть видео на Rutube
Комплекс в работе
О решении
Результат автоматизации
Робот выполняет монотонные операции переноса и укладки. Задачи оператора, численность персонала и итоговую производительность определяем по компоновке участка.
Защитные ограждения и согласованные алгоритмы снижают риски при эксплуатации. Автоматизация сама по себе не исключает травматизм или ошибки полностью.
От обследования до запуска
Этапы проекта
Исходные данные
Изучаем оборудование, параметры продукции, режим работы и ограничения площадки.
Техническое решение
Определяем состав системы, компоновку и точки подключения к действующей линии.
Проектирование
Разрабатываем проектную и техническую документацию, согласовываем состав поставки.
Изготовление и монтаж
Комплектуем и собираем оборудование, проводим испытания и монтаж на площадке.
Пусконаладка
Настраиваем систему, проверяем работу в согласованных режимах и взаимодействие оборудования.
Обучение и сопровождение
Передаём документацию, обучаем персонал и согласовываем дальнейшую сервисную поддержку.
Почему УРАЛТЕХМАРКЕТ
Преимущества сотрудничества с АО «УРАЛТЕХМАРКЕТ»
1992Работаем в промышленной
автоматизации
автоматизации
АО «УРАЛТЕХМАРКЕТ» работает в промышленной автоматизации с 1992 года. Собственная инженерная база и производство позволяют выполнять проектирование, сборку шкафов, программирование и пусконаладку.
Состав поставки, границы работ, обучение и сервис согласовываем для конкретного объекта.
Преимущества работы с нами
- Собственная инженерная база
Проектирование, изготовление шкафов управления и программирование в одной команде.
- Комплексный цикл
От обследования и технического задания до пусконаладки и обучения.
- Опыт внедрения
Подбор решения под технологические режимы и условия действующего производства.
- Интеграция
Связь автоматики с действующим оборудованием и системами SCADA, MES, ERP по требованиям проекта.
- Обучение
Подготовка персонала к настройке, управлению и эксплуатации системы.
- Сопровождение
Консультации, сервис и поддержка после внедрения в согласованном объёме.
