| Код заказа PBC00004 |

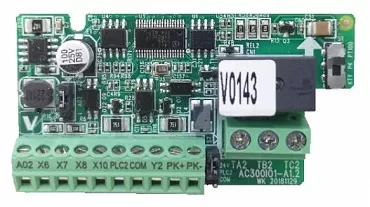

Карта PBC00004 предназначена для использования с преобразователями частоты VF-101. Карта предназначена для расширения входных/выходных сигналов преобразователя частоты на 1 аналоговый выход, 4 цифровых входа, 1 релейный выход, 1 цифровой выход, 1 вход датчика PT100/PT1000/KTY.
Карта PBC00004 может быть установлена в порт EX-A или EX-B преобразователя частоты.
Описание клемм карты PBC00004
|
Тип сигнала |
Характеристики дискретных входных сигналов |
|||||||
|
Обозначение сигнала |
Диапазон рабочих частоты |
Входное сопротивление |
Напряжение срабатывания сигнала |
|||||
|
Цифровые входы |
X6, X7, X8 |
0кГц-5кГц |
4.4кОм |
Срабатывание: 10-30В Отсутствие срабатывания: 0-5В |
||||
|
X10 |
0кГц-50кГц |
1.5кОм |
Срабатывание: 10-30В Отсутствие срабатывания: 0-5В |
|||||
|
Можно изменять тип подключаемых сигналов с NPN на PNP изменением положения DIP-переключателя S7 и использованием клеммы 24V или COM клеммника PLC2. |
||||||||
|
Тип сигнала |
Характеристики дискретных выходных сигналов |
|||||||
|
Обозначение сигнала |
Тип выходного сигнала |
Параметры выходного сигнала |
||||||
|
Дискретные выходы |
Y2 |
Выход с открытым коллектором (NPN) |
Постоянный ток: 24В, 50мА макс |
|||||
|
TA2-TB2-TC2 |
Перекидное реле |
Постоянный ток: 30В, 3А макс Переменный ток: 250В, 3А макс |
||||||
|
Тип сигнала |
Характеристики выходного аналогового сигнала (тип сигнала устанавливается переключателем J2) |
|||||||
|
Обозначение сигнала |
Тип выходного сигнала |
Примечания |
||||||
|
Аналоговый выходной сигнала AO2 |
A02-V (сигнал по напряжению) |
Постоянный ток: 0-10В |
Максимальный выходной ток 2мА |
|||||
|
A02-I (сигнал по току) |
0-20мА или 4-20мА |
- |
||||||
|
Тип сигнала |
Характеристики подключаемы термосопротивлений |
|||||||
|
Тип датчика |
Настройка |
Тип подключения |
Диапазон температур |
|||||
|
PK+/PK- |
PT100 |
DIP-переключатель S1 |
Двухпроводное |
0-220°C |
||||
|
KTY84 |
DIP-переключатель S1 и параметр F10.26 |
|||||||
|
PT1000 |
||||||||
